产品名称：TIME1130手持式超声波探伤仪
产品型号：TIME1130
产品品牌：时代TIME
客服热线：025-87158618 13382098598(09:00 - 22:00)
服务承诺：真实描述正品销售售后保障
TIME1130数字超声波探伤仪汇集时代公司26年超声仪器设计、制造经验而研制的更新换代产品，能够快速、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、 气孔、砂眼、夹杂、折叠等的检测、定位及对缺陷的定量和定性。
产品用途：
广泛应用于电力、石化、锅炉压力容器、钢结构、军工 、航空航天、铁路交通、汽车、机械等领域。
功能特点：
最新开发的、采用国内业界领先的可调方波激励技术，内置带有可调节选项的高性能“方波脉冲发生器”，实现与探头的最佳匹配，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比；而对检测薄工件和复合材料又有高的分辨率。
先进的电路设计，采用12bits 80MHz采样片，配合5.7"TFT （640x480）高分辨率彩色液晶显示屏，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性得到有效的保证，对缺陷性质的分析和判断极为有利。（下图为全波显示和射频显示）

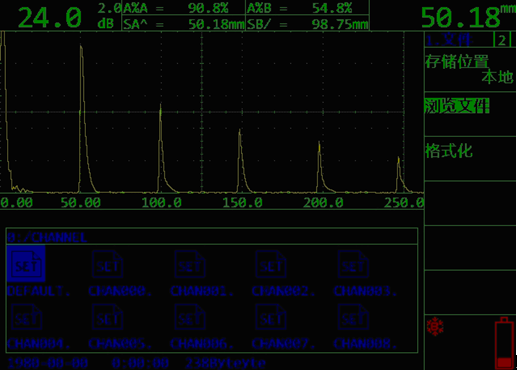

- 支持动态录像功能，可记录4个动态记录文件，每个文件可以以16帧/秒的速度记录2分钟实时波形。可外接U盘存贮到4个文件，每个文件半个小时，通道保存、通道存储菜单化操作，大大方便数据的分析存储（见下图）。
- 支持灰度B扫功能，可显示截面灰度B扫描，一个屏幕显示丰富信息量，可用于简单TOFD应用。（下图为灰度B扫功能显示图）
- 丰富的波形冻结功能，波形冻结功能包括峰值显示、波形比较、波形包络等功能，还具有定时释放能力，大大方便用户操作。
- 机器严格符合欧标En12668-1的标准要求。

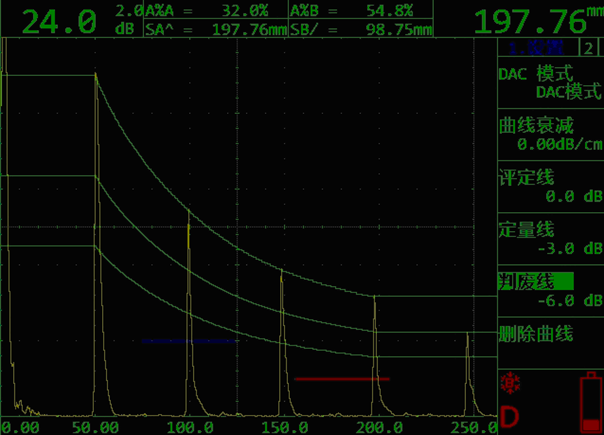

- 内置国内主要4个探伤标准，可直接通过选取标准、试块、探伤等级自动设置DAC曲线的三线偏移量，内带“美国钢结构焊接规范焊缝分级AWS D1.1”评定标准，使检测更加得心应手，方便现场使用。（下图为DAC曲线图）
探伤功能
波峰记忆：实时检索缺陷最高波，标定缺陷最大值
实用AVG：实用AVG曲线、自动换算缺陷φ值(X>3N，N为近场距离)
动态记录：检测实时动态记录波形，存储、回放
缺陷定位：实显水平值P、深度值D、声程值S
缺陷定量：实显SL定量值（DAC曲线实时定量）
缺陷定性：通过包络波形，人工经验判断
曲面修正：曲面工件探伤，修正曲率换算
灰度B扫描：实时扫查，描述缺陷横切面
本仪器涉及到的超声波探伤国家标准和行业标准有：
-GB/T 12604.1-2005 无损检测 术语 超声检测
-JB/T 10061-1999 A型脉冲反射式超声探伤仪通用技术条件
-JJG 746-2004 超声探伤仪检定规程
-GB/T 11345-1989钢焊缝手工超声波探伤方法和探伤结果分级
-JB/T 4730.3-2005 承压设备无损检测 第3部分：超声检测
-JG/T 203-2007钢结构超声波探伤及质量分级法，代替JG/T 3034-1996
-SY/T 4109-2005 石油天然气钢制管道无损检测，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-1993，SY/T 4065-1993
技术参数：
|
基本 |
|
|
测量单位 |
mm、inch、ms |
|
扫描范围（mm） |
零界面入射～10000 |
|
声速调节（m/s） |
600～16000 |
|
探头延迟（μs） |
-1.000～750.000 |
|
显示延迟（μs） |
-20～+3400 |
|
工作方式 |
单探头、双探头、透射 |
|
波形显示方式 |
A扫描显示、灰度B扫描显示、AB扫描同时显示 |
|
脉冲发生器 |
|
|
脉冲形式 |
模拟方波 |
|
发射电源（V） |
100～400，10V步距可调 |
|
发射脉宽（ns） |
75、100～500，50ns步距可调 |
|
探头阻尼(Ω) |
50、100、200、500 |
|
发射重复频率(Hz) |
10～1000 |
|
接收器 |
|
|
增益（dB） |
0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可调 |
|
总带宽（MHz） |
0.5～20 |
|
检波方式 |
正半波、负半波、全波、射频 |
|
垂直线性误差 |
±2% |
|
放大器精度（dB） |
±1 |
|
抑制（%） |
屏高的0～80 |
|
采样速率（MHz） |
单片80 12bits |
|
发射串扰抑制（dB） |
≥80 |
|
动态范围（dB） |
≥40 |
|
瞬时分辨力（dB） |
≥32 |
|
水平线性误差 |
≤0.1% |
|
灵敏度余量 |
≥62dB |
|
测量 |
|
|
测量闸门 |
2个独立测量闸门 |
|
检测方式 |
边沿、峰值 |
|
闸门测量 |
回波的幅值、声程、深度、投影等 |
|
冻结 |
冻结方式有：全冻结、峰值、比较、包络等方式 |
|
AVG当量计算 |
根据缺陷回波和AVG曲线自动计算缺陷当量评估 |
|
DAC缺陷定量 |
根据缺陷回波和DAC 曲线对缺陷进行评估 |
|
闸门逻辑 |
关、测量、进波报警、失波报警 |
|
闸门报警 |
关、即时、保持.2s、保持.5s、保持1s、保持2s、锁存 |
|
报警蜂鸣 |
关、开 |
|
数据管理，通信及打印 |
|
|
数据存储 |
50个探伤参数通道记录 |
|
1000幅波形图 |
|
|
（包括980幅A扫描波形和20幅B扫描波形） |
|
|
4x2000帧的动态波形 |
|
|
数据管理 |
实现对通道、波形、动态记录的存储、查看、回放操作 |
|
上述均可存储到本地或U盘 |
|
|
通信 |
通过USB接口与PC机通信 |
|
输出接口 |
|
|
USB OTG接口 |
USB2.0 Device 与PC机通讯接口 |
|
USB2.0 Host 接U盘 |
|
|
其它 |
|
|
产品重量（kg） |
约1.6 |
|
产品外型尺寸（mm） |
300×180×58（不带遮光罩） |
|
工作温度（℃） |
-10～+50 |
|
存储温度（℃） |
-20～+60 |
|
语言 |
英语、中文 |
|
探头连接 |
LEMO 或BNC |
|
电池容量（mAh） |
聚合物电池2×3.7V 5000mAh |
|
电池工作时间（h） |
不低于8 |
|
充电时间（h） |
不超过8 |
|
电源适配器 |
输入100-240～50/60Hz |
|
输出9V DC/3 A～4A |
|
